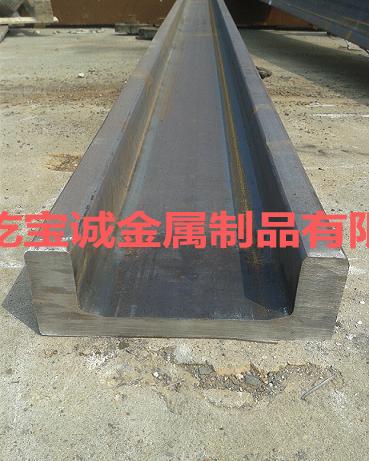

门架槽钢一般用于作为叉车行走轮的导轨，导轨的使用面即为门架槽钢的内档，因此内档的尺寸精度是一个重要的参数。而且有时候虽然内档宽度尺寸在公差范围内，但是跟行走轮还是无法匹配起来，导致使用困难。再者，在热轧过程中，由于轧件头尾温差导致同一支轧件不同部位的内档宽度也不一样。门架槽钢的这种使用性能要求内档尺寸必须精确测量控制。按原先测量方法规定：是用游标卡尺通条测量，但是在实际操作过程中，这种方式费时费力，影响到工作的效率，不利于劳动生产率的提高。
新型提供的门架槽钢内档的尺寸测量工具包括上限样板和下限样板，且上限样板和下限样板的外形均与门架槽钢内档的内形相同，上限样板的外形尺寸为门架槽钢内档的宽度尺寸上限值，下限样板的外形尺寸为门架槽钢内档的宽度下限值。使用时，通过上限样板和下限样板来卡量门架槽钢内档的尺寸，如果下限样板可以卡入并沿门架槽钢内档通条滑动，而上限样板不能卡入门架槽钢内档并通条滑动时，说明门架槽钢内档符合使用标准，能够作为行走轮的导轨。与现有技术中通过游标卡尺进行通条测量相比，大大降低了人工测量强度，提高了测量效率。
门架槽钢内档尺寸测量工具，以提高测量效率。
为达到上述目的，本实用新型提供以下技术方案：
门架槽钢内档的尺寸测量工具，包括与所述门架槽钢内档的内形均相同的上限样板和下限样板，所述上限样板的外形尺寸为所述门架槽钢内档的宽度上限值，所述下限样板的外形尺寸为所述门架槽钢内档的宽度下限值。
门架槽钢内档的尺寸测量工具中，还包括与所述门架槽钢内档的内形相同的标准样板，所述标准样板的外形尺寸为所述门架槽钢内档的宽度标准值。
在上述的门架槽钢内档的尺寸测量工具中，所述上限样板、所述下限样板和所述标准样板均由钢板线切割制成。
在上述的门架槽钢内档的尺寸测量工具中，所述上限样板、所述下限样板和所述标准样板的厚度均为3mm～5mm。
在上述的门架槽钢内档的尺寸测量工具中，所述上限样板、所述下限样板和所述标准样板的测量侧的角部均设置有倒角。
与现有技术相比，本实用新型的有益效果是：
